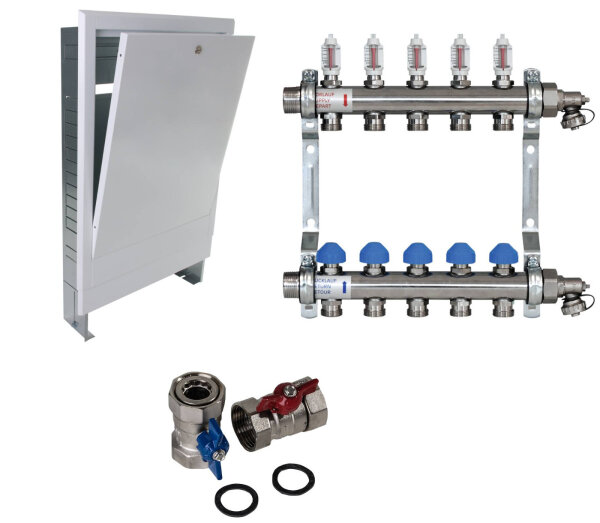

Zewotherm Verteilerschrank 680 mm Breit, 6-8 Heizkreise
Beschreibung:
Unterputzschrank aus eloverzinktem Stahlblech 0,9 mm Wandstärke,
Rückwand mit variablen Befestigungsschienen
für die Verteilerhalterung, Seitenwände mit Öffnungen für Vor- und Rücklauf,
tiefenverstellbarer und abnehmbarer Blendrahmen,
mit verschließbarer Stecktür,
Blendrahmen und Stecktür pulverbeschichtet weiß (ähnlich RAL 9016),
Umlenkbleche für schonende Heizrohrführung,
höhenverstellbarer Montagefuß mit Flügelmuttern,
Schrauben für Verteilerhalterung, Estrichabschlussblende,
geeignet zum Einbau in Nischen
Fabrikat: ZEWOTHERM Art.-Nr.: 11150041 VPE: 1 Stück
Technische Daten:
Einbaumaß: Höhe: 705-805 mm
Tiefe: 110-160 mm
Breite: 680 mm
Nischenhöhe: OK Estrich + 600 mm
Nischenbreite: 725 mm
Abmessung:
Breite Schrank innen: 680 mm
Breite Rahmen aussen: 750 mm
+
Zewotherm Verteiler Edelstahl PREMIUM
für 6 Heizkreise, mit DFM
Beschreibung:
Vorlaufverteiler und Rücklaufsammler aus starkwandigem Edelstahlrunddrohr mit
beidseitigem Anschlussgewinde 1" AG für rechten oder linken Anschluss,
montiert auf Konsolen mit schallgedämmter Befestigung.
Heizkreisanschluß 3/4" AG für Eurokonus, Mittenabstand 50 mm.
Verteilerendstücke integriert Vorlauf: montierte Durchflussmengenanzeige mit Skala
von 0 bis 4 l/min, für die genaue Anzeige der einzelnen Heizkreiswassermengen,
absperrbare Ventile Rücklauf: montierte, absperrbare innenliegende Ventile mit
Thermostateinsatz und Bauschutzkappe, integrierte Regulierspindel zur genauen Einstellung
der einzelnen Heizkreiswassermengen.
Für Heizrohre 12, 14, 15, 16, 17 und 20 mm.
Klemmverschraubungen und Kugelhähne sind separat zu bestellen.
Fabrikat: ZEWOTHERM Art.-Nr.: 11100072
VPE: 1 Stück
Technische Daten:
Anzahl Heizkreise: 6 Stück
Baulänge: 420 mm (inkl. Verteiler-Endset) Bautiefe ca.: 86 mm
kvs-Wert Ventil: 1,20 m3/h kvs-Wert Verteiler: 4,70 m3/h
Aufnahme Stellantrieb: M30x1,5
+
Zewotherm Verteiler-Anschluß-Set 1'' IG
1 x blau, 1 x rot
Beschreibung: Verteiler Anschluss-Set für ZEWOTHERM Verteiler HKV-D
(Edelstahl und Messing ) Gehäuse aus Messing, flach dichtend.
Fabrikat: ZEWOTHERM Art.-Nr.: 11130101 VPE: 1 Set (2 Stück)
