40,32QM Fussbodenheizung 50mm Noppensystem 30-2
16x2 PE-RT Rohr

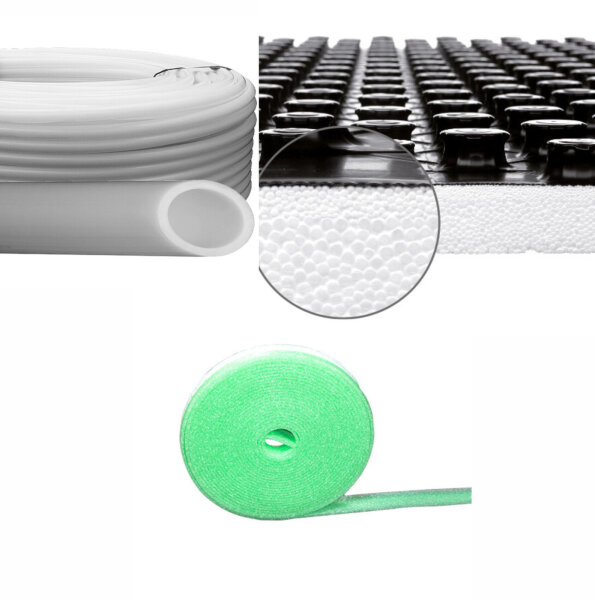

SET besteht aus:
40,32 qm Noppenplatte Premium 30-2
Noppenplatte für Rohrdurchmesser 14-17 mm, bestehend aus einer
tiefgezogenen Multifunktionsfolie mit hinterschäumten Rohrhaltenoppen,
die sicheren Rohrhalt, Zwangsrohrführung zur Einhaltung der vorgegebenen Verlegeabstände,
Dichtheit und sehr gute Begehbarkeit garantiert.
Durch die direkte Hinterschäumung entsteht ein fester Verbund zwischen der
Noppenplatte und der Wärme- bzw. Wärme- und Trittschalldämmung aus EPS.
Die Verbindung der Platten erfolgt über an zwei Seiten umlaufenden Folienüberständen,
mit angeformten Noppen, diese rasen kraftschlüssig über die kleineren Noppen der
bereits verlegten Platten, so dass sich eine einheitliche Verlegefläche ergibt.
Einsetzbar im Hochbau gemäß DIN EN 13163.
Plattenformat 1450 x 850 mm
Plattennutzmaß 1400 x 800 mm
Plattennutzfläche 1,12 m²
Verlegeraster (Rohrabstand) 50 mm
Rohrdurchmesser 14 - 17 mm
Gesamtdicke 50 mm
max. Verkehrslast 5kPa (500 kg/m²)
Wärmeleitgruppe EPS 040
Trittschallverbesserungsmaß 28 dB
1 Paket = 6,72 qm
+
300 meter Heizrohr PE-RT 16 x 2,0
Druckfestes, nach DIN 4726 sauerstoffdifusionsdichtes PE-RT Rohr, in Ringen.
Das eingesetzte Material ist ein unvernetztes Polyethylen mit einer höhreren
Temperaturbeständigkeit (PE-RT, raised temperature nach DIN 16833).
Verwendbar im Bereich der Heizungs- und Flächenheizungsinstallation.
Aufbau des Rohres (5-Schicht-Technologie):
PE-RT Haftvermittler - koextrudierte Diffusionsschutzschicht EVOH-Haftvermittler-PE-RT
Anwendungsklasse (ISO 10508): 4 / 6 bar
1 Rolle = 300 meter
+
50 meter Randdämmstreifen 8 x 150mm selbstklebend
Randdämmstreifen für die normgerechte Trennung des Estrichs zu angrenzenden Bauteilen
bei Fußbodenkonstruktionen gem. DIN 18560 und DIN EN 1264
mit aufkaschierter PE-Folie zur Abdichtung insbesondere bei Fließestrichen
1 Rolle = 25 meter
Hinweis : Verlegeabstand 15 cm = 6,50 Meter Rohr pro m² / ca. 1,2 m Randdämmstreifen pro m²
PE - Dämmfolie muss verwendet werden wenn direkt auf Betonboden verlegt werden soll.
Die Dämmrolle muss an den Übergängen verklebt werden.
Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), “nicht-steckerfertigen Geräten” ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
